德尔塔巴流量计(阿尔斯特流量计)

一 、什么叫德尔塔巴流量计

江苏省技控仪表有限公司生产的德尔塔巴流量计是通过差压来测量流量的装置 ，是在皮托管流速测量原理的基础上发展起来的。可测量液体
、气体以及蒸汽等流体的流量 。由于没有活动部件
，几乎无压力损失，安装维修方便 ，运行成本极低，备受用户青睐
。传感器是由检测杆、取压口和导杆组成
，它横穿管道内部与管轴垂直，在测杆的迎流面上设有多个测压孔测量总压平均值 ，在其背 、侧流面有测量静压测压孔
，分别由总压导压管和静压导压管引出，根据总压与静压的差压值 ，计算流经管道的流量。也可以用流量管壁静压代替传感器背流面的静压 。均速管流量变送器是由传感器、引压附件和差压变送器
、压力变送器、流量积算仪等配套组成的流量计。均速管流量传感器配上我公司生产的差压变送器 、压力变送器
、温度变送器以及流量积算仪即可组成各种类型的均速管流量计
。也可采用任何厂家生产的差压变送器、压力变送器 、温度变送器以及流量积算仪组成各种类型的均速管流量计。二
、工作原理均速管流量传感器是基于皮托管测速原理发展起来的
，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量 。一般管道中的流速分布是不均匀的
。如果是充分发展的流体，其速度分布为指数规律。为了准确计量 ，将整个圆截面分面多个单元面积相等的多个半圆及多个半环 。传感器的检测杆是由一根中空的金属管组成
，迎流面钻多对总压孔，它们分别处于各单元面积的中央 ，分别反应了各单元面积内的流速大小
。由于各总压孔是相通的
，传至检测杆中的各点总压值平均后，由总压引出管引至高压接头 ，送到传感器的正压室。当传感器正确安装在有足够长的直管段的工艺管道上时，流量截面上应没有旋涡
，整个截面的静压可认为是常数，在传感器的背面或侧面设有检测孔 ，代表了整个截面的静压 。经静压引出管由低压接头引至传感器的负压室
。正、负压室压差的平方与流量截面的平均流速成正比
，丛而获得差压与流量成正比的关系。在此关系的基处上，可由伯努利方程和连续性方程推导得到均速管流量计的流量计算公式 Qv=α﹒ε﹒（π／4）﹒D2﹒（2?P／ρ1）0.5 Qm=α﹒ε﹒（π／4）﹒D2﹒（2?P﹒ρ1）0.5其中：Qv：体积流量Qm：质量流量α：传感器结构系数△P：差压值ε：流体膨胀系数ρ：流体工况下的密度ε：流体膨胀系数对于不可压缩性流体ε=1 ，对于可压缩性体ε﹤1
，若式中D 、△P
、ρ1都使用SI单位，则QV的单位为M3?S ，Qm的单位为㎏?S 。

二、德尔塔巴流量计的测量原理

H50A精小管段型

通径范围 3~100mm

适用介质气体 、液体或蒸汽

压力范围-1.0-78.0mPa

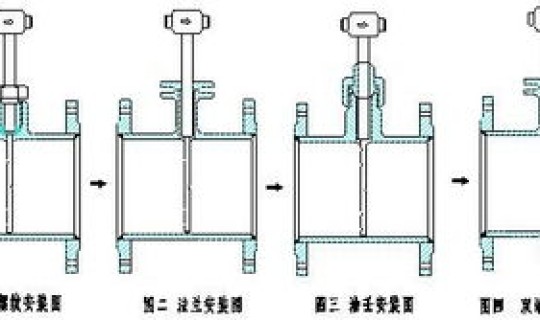

安装方式与管道直接焊接
、法兰连接、螺纹连接

各种许可 Eex隔爆
，高压通过压力设备检测

精度指标优于读数的1%，重复性为0.1%

量程比大于30：1 ，双向测量

温度范围-20℃~490℃

可选一体化温度和压力测量；室外一体化防水盒

(图片来源于 *** 侵删）

H150高温高压分体型

通径范围 30-9000mm

适用介质气体 、液体或蒸汽

压力范围-1.0-68.0mPa

安装方式与管道直接焊接、法兰连接
、螺纹连接

各种许可 Eex隔爆
，高压通过压力设备检测

精度指标优于读数的1%，重复性为0.1%

量程比大于30：1 ，双向测量

温度范围-20-500℃

可选一体化温度和压力测量；室外一体化防水

H250安全法兰锁定型

通径范围 30-3000mm

适用介质高压蒸汽、高压气体或高压液体

压力范围-1.0-38.0MPa

安装方式气体时，探头要向上稍加倾斜
，末端低

液体时，探头从管道下方插入 ，或者有向上倾斜的角度

各种许可 Eex隔爆
，高压通过压力设备检测

精度指标优于读数的1%，重复性为0.1%

量程比大于30：1 ，双向测量

温度范围-200℃~1240℃

安装支架材料 20#
，20g，12CrMoV ，10CrMo910
，不锈钢（304，316 ，316L
，316Ti），与用户管道材料

指定材料可选一体化温度和压力测量；室外一体化防水盒

与变送器的连接直接焊接 ，单截止阀和双截止阀可以根据需要，特别订制

H350高性能在线插拔型

通径范围 30-6000mm

适用介质气体 、液体或潮湿气体

压力范围-1.0-68.0MPa

安装方式气体时
，探头要向上稍加倾斜，末端低

液体时 ，探头从管道下方插入
，或者有向上倾斜的角度

各种许可 Eex隔爆，高压通过压力设备检测

精度指标优于读数的1% ，重复性为0.1%

量程比大于30：1
，双向测量

温度范围-20-500℃

安装支架材料 20#，20g ，12CrMoV
，10CrMo910，不锈钢（304 ，316
，316L，316Ti） ，与用户管道材料一致或同类型材料

可选一体化温度和压力测量；室外一体化防水盒

H450智能单杆在线驱动型

通径范围 30-3000mm

适用介质气体或者液体，具有在线快速拆卸组件

压力范围-1.0-6.5MPa

安装方式气体时
，探头要向上稍加倾斜，末端低

液体时 ，探头从管道下方插入
，或者有向上倾斜的角度

各种许可 Eex隔爆，高压通过压力设备检测

精度指标优于读数的1% ，重复性为0.1%

量程比大于30：1
，双向测量

温度范围-20℃~500℃

安装支架材料 20#，20g ，12CrMoV
，10CrMo910，不锈钢（304 ，316
，316L，316Ti） ，与用户管道材料

指定材料可选一体化温度和压力测量；室外一体化防水盒

H650防腐法兰安全锁定型

通径范围20-9000mm压力范围-0.1-25.5MPa

安装方式法兰

精度指标优于读数的1%，重复性为0.1%

量程比大于30：1
，双向测量

温度范围-200℃~1240℃

安装支架材料 20#，20g ，12CrMoV
，10CrMo910，不锈钢（304 ，316
，316L，316Ti） ，与用户管道材料

一致或同类型材料

探头材料不锈钢（1.4571
，标准探头）；1.4828（耐高温材料）；1.4539，哈氏C4 ，Haynes合金（用于带氧化性的腐蚀介质）；15Mo3,
，10CrMo910，13CrMo44 ，x20CrMov121，P91（各种锅炉钢）；其它用户可选一体化温度和压力测量；室外一体化防水盒

H750高性能高温高压双支撑型

通径范围 30-9000mm

适用介质气体或潮湿气体

压力范围-1.0-39.0MPa

安装方式气体时
，探头要向上稍加倾斜，末端低

各种许可 Eex隔爆 ，高压通过压力设备检测

精度指标优于读数的1%
，重复性为0.1%

量程比大于30：1，双向测量

温度范围-20℃~600℃

安装支架材料 20# ，20g
，12CrMoV，10CrMo910 ，不锈钢（304
，316，316L ，316Ti）
，与用户管道材料

一致或同类型材料探头材料不锈钢（1.4571，标准探头）；1.4828（耐高温材料）；1.4539 ，哈氏C4，Haynes合金（用于带氧化性的腐蚀介质）；15Mo3
，10CrMo910，13CrMo44 ，x20CrMov121
，P91（各种锅炉钢）；其它用户

指定材料可选一体化温度和压力测量；室外一体化防水盒

与变送器的连接分体安装的R1/2外螺纹，1/2NPT外螺纹和R1/2球阀；用于一体化安装的DIN阀组 ，三阀组；各种压力截止阀
，球阀或滑阀连接（材料可选）可以根据需要

三
、德尔塔气流 德尔塔巴流量计是哪国的

德尔塔巴流量计是德国的产品
。以下是关于德尔塔巴流量计的详细解答：

一、德尔塔巴流量计的国籍

德尔塔巴流量计是由德国SYSTEC公司生产的，它运用差压式的工作原理 ，采用插入式的安装方式
，是一种高精度的流量测量仪表。

二 、德尔塔巴流量计的特点

多点测量：德尔塔巴流量计在管道内容易实现网格法布局测量，这是其与毕托巴流量计等单点测量仪表相比的明显优势 。抗堵性强：德尔塔巴流量计的取压孔设计部件稳定 ，且抗堵能力强
，本身没有可移动部件，采集信号稳定。高精度：德尔塔巴流量计的流量系数是线性的 ，不像孔板或喷嘴那样随雷诺数和流速而变化，因此其测量精度较高
，一般可达0.5%
。量程比大：德尔塔巴流量计的量程比可达10:1以上，适用于不同流量范围的测量。三
、德尔塔巴流量计的应用

德尔塔巴流量计适用于气体、液体和蒸汽的高精度流量测量 ，广泛应用于石油 、化工
、电力、冶金等行业 。其插入式的安装方式使得安装和维护更加方便
，且不会对管道造成过多的干扰
。

综上所述，德尔塔巴流量计作为德国SYSTEC公司的产品 ，具有多点测量 、抗堵性强
、高精度和量程比大等特点
，广泛应用于各种流量测量场合。
